Virtualisation (suite)

Cluster

Quand l'hyperviseur n'est plus seul…

Proxmox VE propose la gestion de clusters regroupant plusieurs hyperviseurs. Lorsque plusieurs hyperviseurs sont configurés de cette manière,

• chaque hyperviseur voit les machines et les conteneurs se trouvant sur les autres hyperviseurs ;
• des migrations peuvent être faites ;
• une redondance peut être mise en place.

Pour créer un cluster, il faut disposer d'au moins deux machines Proxmox VE qui se voient sur le réseau. Pour de la « haute disponibilité » et une réaction en cas de panne, il en faudra au moins trois (cfr. infra).

Plus précisément, il faut

• pouvoir se connecter en UDP (ports 5405-5412)
• être à la même heure (par ex. via ntp)
• pour la haute disponibilité, les nœuds doivent être de la même version de proxmox
• proxmox recommande une carte réseau dédiée pour la gestion du cluster
• la migration à chaud entre machines de processeurs provenant de vendeurs différents « peut fonctionner »

REMARQUE

Pour pouvoir faire de la réplication à chaud et mettre en place de la haute disponibilité, le système de fichier (file system) doit être distribué (cfr stockage) ou doit être ZFS s'il est local.

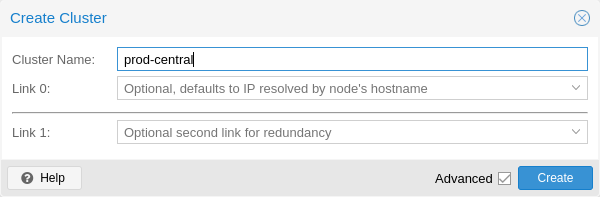

Dans les paramètres du datacenter, la section cluster propose la création du cluster :

• lui choisir un nom;
• l'interface réseau par laquelle les serveurs se voient.

Source Proxmox docs

En console, la création peut se faire par :

~:# pvecm create <CLUSTERNAME>

Pour vérifier le statut d'un cluster :

~:# pvecm status

Une fois le cluster créé, utiliser les « join information » pour lier les différents serveurs.

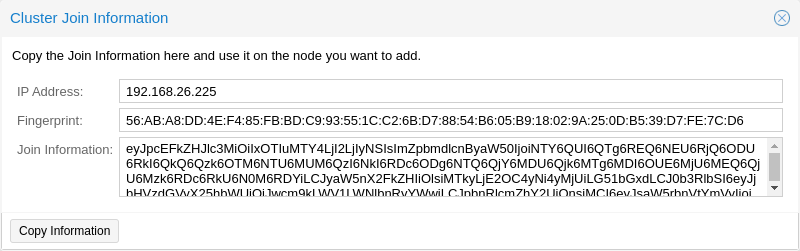

D'un côté

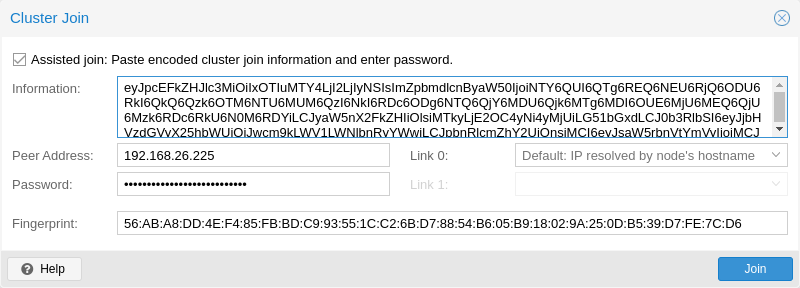

… et de l'autre…

En console, l'ajout d'un nœud peut se faire par :

~:# pvecm add <IP ADDRESS CLUSTER>

INFO

Chaque hyperviseur peut gérer toutes les machines virtuelles du cluster et la section summary affiche les ressources globales du cluster.

En console, la liste des nœuds est donnée par pvecm nodes.

Si un cluster a été créé par erreur ou si vous souhaitez le supprimer pour repartir de zéro, voici les étapes à suivre. Notez que cette opération est destructive et doit être effectuée avec précaution.

1. Vérifiez l'état du cluster
   Avant de commencer, assurez-vous de vérifier l'état actuel du cluster pour identifier les nœuds qui y participent. (Et profitez-en pour noter le nom des nœuds).

   pvecm status

2. Supprimez les nœuds du cluster
   Pour chaque nœud du cluster, exécutez la commande suivante pour le retirer proprement :

   pvecm delnode NODE_NAME

   Remplacez NODE_NAME par le nom du nœud à supprimer. Répétez cette étape pour tous les nœuds sauf le dernier.

3. Supprimez le cluster sur le dernier nœud
   Une fois que tous les autres nœuds ont été supprimés, exécutez les commandes suivantes sur le dernier nœud pour supprimer le cluster :

   systemctl stop pve-cluster
   systemctl stop corosync
   rm -rf /etc/pve/corosync.conf
   rm -rf /etc/corosync/*
   systemctl start pve-cluster
   systemctl start corosync

ATTENTION

La suppression d'un cluster est irréversible. Assurez-vous d'avoir sauvegardé toutes les données importantes avant de procéder.

ATTENTION

Lorsque la doc me dit d'exécuter rm -rf <dir>, je suis méfiant.

• Je relis
• Je prends une copie des fichiers à supprimer
• Je supprime
• Si c'est cassé, je remets les fichiers et je relance les services.

Suppression d'un nœud via la commande pcecm

Quorum

Proxmox utilise la notion de quorum pour garder les clusters dans un état cohérent.

A quorum is the minimum number of votes that a distributed transaction has to obtain in order to be allowed to perform an operation in a distributed system.
Quorum (distributed computing)
— from Wikipedia

Migration et réplication

La migration et la réplication dans Proxmox sont deux processus distincts, utilisés pour gérer les machines virtuelles (VM) et les conteneurs, mais avec des objectifs différents.

Une migration est le déplacement d'une machine virtuelle ou d'un conteneur d'une machine à une autre au sein du même cluster.

La réplication est la copie régulière des données d'une machine virtuelle ou d'un conteneur vers un autre nœud pour garantir leur disponibilité en cas de panne.

Aspect	Migration	Réplication
Finalité	Déplacement d'une VM/conteneur	Sauvegarde redondante
Moment	Instantané (ponctuel)	Planifié (récurrent)
Utilisation	Maintenance/Équilibrage de charge	Haute disponibilité (HA)
Impact utilisateur	Presque invisible (live migration)	Impact nul sauf en récupération

Pendant une migration en direct, la mémoire et l'état de la VM sont transférés sans interruption notable pour l'utilisateur.

qm migrate ID_VM NOEUD_DESTINATION
pct migrate ID_CONTENEUR NOEUD_DESTINATION

Haute disponibilité

Actuellement, les utilisateurices sont habitués à pouvoir accéder à l'information de n'importe où et n'importe quand. Il est donc important qu'un service soit accessible la plupart du temps.

Si l'on parle d'une disponibilité de 99%, cela signifie que la période d’inaccessibilité (downtime) est de 365 jours * 0.01 soit 3.65 jours.

Disponibilité	Downtime annuel
99%	3.65 days
99.9%	8.76 hours
99.99%	52.56 minutes
99.999%	5.26 minutes
99.9999%	31.5 seconds
99.99999%	3.15 seconds

Pour augmenter la disponibilité :

• utiliser du matériel de qualité
• éliminer les single point of failure
  • utiliser un UPS (uninterruptible power supply)
  • utiliser plusieurs alimentations sur les serveurs
  • ajouter de la redondance dans le réseaux (cartes…)
  • utiliser des disque en RAID pour le stockage local
  • stocker les données des VM sur du stockage distribué et redondant
• réduire les temps d'indisponibilité
  • une équipe disponible
  • avoir d'autres nœuds et du matériel de remplacement à disposition
  • avoir une détection d'erreur automatique
  • avoir un basculement (failover) automatique l'un serveur à l'autre

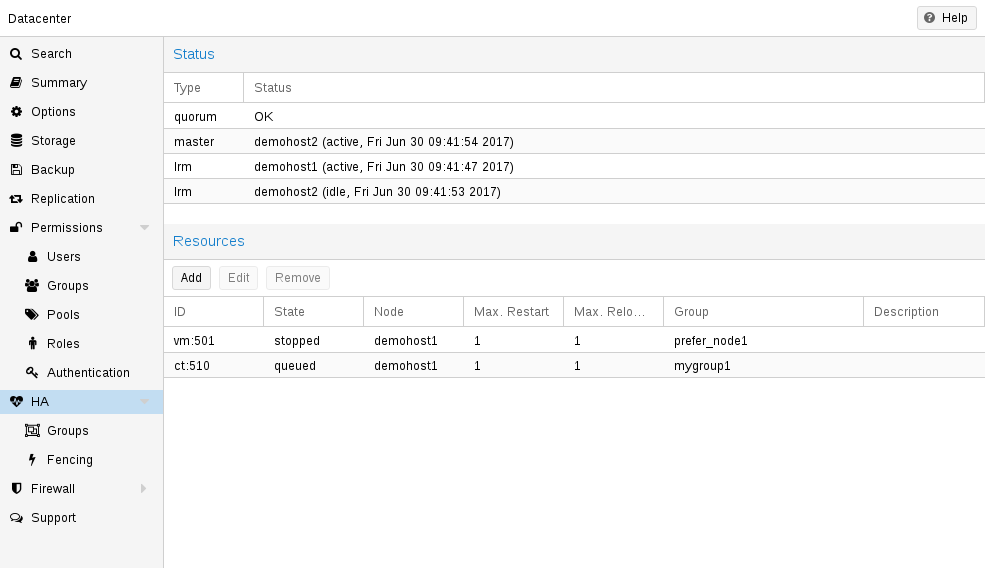

Proxmox fournit ha-manager, un composant software facilitant la détection d'erreurs et le basculement.

Ressource (resource) : une ressource ou un service est identifiée par son id. Par exemple : vm:100 est une machine virtuelle d'id 100. Les types de resources sont, les machines virtuelles (vm) et les conteneurs (ct).

La haute disponibilité est configurable via le GUI et en ligne de commande.

Stockage distant

iCSI

work in progress
